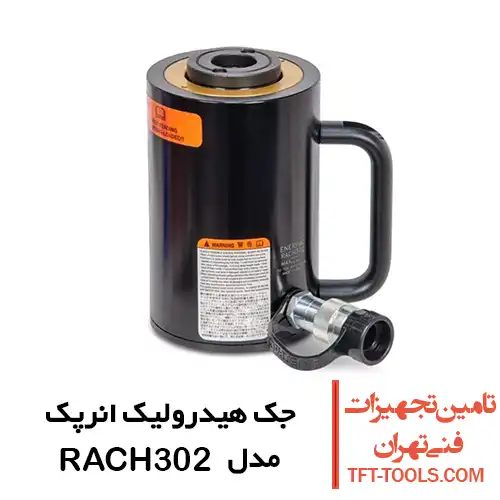

جک هیدرولیک وسط سوراخ
جک هیدرولیک وسط سوراخ یا سیلندر وسط سوراخ با ویژگی شفتهای سوراخدار، از مهمترین ابزارهای مورد استفاده در صنایع و پروژههای صنعتی بزرگ به شمار میروند. این جکها که با طراحی خاص خود امکان عبور اجسامی مانند کابلها، سیم بکسلها، و میلهها را از میان شفت فراهم میکنند، به دلیل توانایی ایجاد نیروی هیدرولیکی در حین عبور اجسام و ارائه نیروی کششی و فشاری قوی در هر دو جهت، در پروژههایی که به کنترل دقیق حرکت و فشار بالا نیاز دارند، کارایی بسیار بالایی دارند.
نحوه عملکرد جک هیدرولیک وسط سوراخ
جکهای وسط سوراخ از یک بدنه محکم و شفت مرکزی سوراخدار تشکیل شدهاند که به وسیلهی روغن هیدرولیک درون سیلندر خود، نیروی لازم برای جابهجایی و کشیدن اجسام را فراهم میکنند. زمانی که فشار روغن به داخل سیلندر اعمال میشود، پیستون جک با اعمال نیروی هیدرولیکی در جهتهای مختلف حرکت میکند و با استفاده از کنترلهای دقیق، امکان حرکت رفت و برگشتی و تنظیم دقیق فشار را ایجاد میکند.
این جکها به طور ویژه در فشارهای کاری بالا (اغلب تا 700 بار) طراحی شدهاند و به لطف شفت سوراخدار، قادرند تا در مسیر حرکت خود اجسام سنگین و بزرگی را از داخل شفت عبور داده و آنها را به جهات مختلف جابهجا کنند.
انواع جکهای هیدرولیک وسط سوراخ
جکهای وسط سوراخ به دو دسته اصلی تقسیم میشوند که هر یک بسته به نوع کاربرد و نیاز پروژهها دارای مشخصات منحصر به فردی هستند:
- جک هیدرولیک وسط سوراخ یکطرفه:
- نحوه عملکرد: این نوع جک تنها امکان ایجاد نیرو در یک جهت را فراهم میکند و به دلیل ساختار سادهتر، بیشتر برای کاربردهایی که به حرکات یکجهتی و ثابت نیاز دارند مناسب است.
- تناژ: این جکها در ظرفیتهای مختلف از جمله 12 تن، 20 تن، 30 تن، 60 تن و 100 تن تولید میشوند که انتخاب آنها به نیاز کاربر و مقدار بار بستگی دارد.
- کاربردها: بیشتر در پروژههای سبکتر و در شرایطی که نیازی به بازگشت جک به حالت اولیه نیست، به کار میروند.
- جک هیدرولیک وسط سوراخ دوطرفه:
- نحوه عملکرد: این جکها قابلیت اعمال نیرو در هر دو جهت را دارند و به لطف طراحی دوطرفه خود امکان حرکت رفت و برگشتی را به صورت پیوسته فراهم میکنند، که برای کاربردهایی که نیاز به تنظیمات دقیقتر و کنترل بیشتر دارند بسیار مفید است.
- تناژ: جکهای دوطرفه معمولاً در تناژهای 30 تن، 60 تن، 100 تن و 150 تن تولید میشوند و برای پروژههای سنگین و طولانیمدت گزینه مناسبی هستند.
- کاربردها: در کاربردهایی که نیاز به کنترل بیشتر در دو جهت حرکت و تنظیم دقیق فشار وجود دارد، مانند پروژههای کشیدن کابل و فولیکِشهای صنعتی استفاده میشوند.
اجزای اصلی جکهای هیدرولیک وسط سوراخ
جکهای هیدرولیک وسط سوراخ از چندین بخش اساسی تشکیل شدهاند که همگی برای عملکرد صحیح و قوی جک در شرایط صنعتی اهمیت دارند:
- بدنه و شفت: بدنه این جکها اغلب از فولاد یا آلیاژهای مقاوم ساخته شده است که به دلیل کارکرد در فشارهای بالا و قرارگیری در محیطهای سخت، از نظر مقاومت در برابر ضربه و خوردگی تقویت شدهاند.
- پیستون و سیلندر: این دو بخش از مهمترین اجزای داخلی جک هستند که به واسطهی روغن هیدرولیک، حرکت خطی ایجاد کرده و باعث اعمال نیرو میشوند.
- ورودی و خروجی روغن: این پورتها برای ورود و خروج سیال هیدرولیک به کار میروند و جریان روغن را به کنترلرهای داخلی هدایت میکنند.
- شیر کنترل فشار: برای تنظیم دقیق فشار و جلوگیری از آسیبهای احتمالی، یک شیر کنترل فشار در ساختار جک قرار دارد که ایمنی کاربر را تضمین میکند.
مزایا و معایب جکهای هیدرولیک وسط سوراخ
این جکها مزایای متعددی دارند که آنها را به ابزاری پراستفاده در صنایع تبدیل کرده است، از جمله:
مزایا
- انعطافپذیری بالا: به دلیل طراحی دوطرفه، جکهای وسط سوراخ امکان حرکت رفت و برگشتی سریع و دقیق را فراهم میکنند.
- تحمل فشار و بار بالا: با ظرفیت تحمل فشار تا 700 بار و قدرت تحمل بارهای سنگین، این جکها در محیطهای سنگین صنعتی به خوبی عمل میکنند.
- مناسب برای پروسههای تکراری: در کارهایی که نیاز به جابهجایی تکراری و کنترل حرکت دارند، این جکها عملکرد قابل اعتمادی ارائه میدهند.
معایب
- نیاز به سیستمهای کنترل پیشرفتهتر: برای عملکرد دقیق و کنترل فشار، این جکها نیاز به شیرهای کنترل دوطرفه و سیستمهای پیشرفته دارند که ممکن است هزینهبر باشد.
- هزینههای تعمیر و نگهداری: این جکها به دلیل قطعات متعدد و نیاز به عملکرد در شرایط سخت، نیازمند نگهداری و تعمیرات منظم هستند.
کاربردهای جکهای هیدرولیک وسط سوراخ
به دلیل طراحی منحصربهفرد و عملکرد قوی، جکهای وسط سوراخ در صنایع مختلفی کاربرد دارند که برخی از آنها عبارتند از:
- فولیکِشها: در فرآیندهای کشیدن فولی از ماشینآلات سنگین و برای جابهجایی چرخها یا تسمهها.
- کشیدن و نصب کابلها و سیم بکسلها: در صنایع ساختوساز و نفت و گاز که به عبور کابل از میان جک نیاز دارند.
- صنایع پتروشیمی و پالایشگاهی: به دلیل مقاومت بالا در برابر فشار و دمای بالا، جکهای وسط سوراخ در استخراج لولهها و انتقال تجهیزات سنگین استفاده میشوند.
- صنایع حملونقل و جرثقیلها: در جابهجایی تجهیزات و ماشینآلات سنگین که نیاز به کنترل دقیق و حرکات رفت و برگشتی دارند.
قیمت و عوامل موثر بر آن
قیمت جکهای وسط سوراخ به عوامل متعددی بستگی دارد، از جمله:
- مواد اولیه: جکهای ساختهشده از فولاد با کیفیت یا آلیاژهای مقاوم، قیمت بالاتری دارند.
- ظرفیت و تناژ: جکهایی با تناژ بالاتر و قطر پیستون بزرگتر، به دلیل قدرت بیشتر، قیمت بالاتری خواهند داشت.
- نوع و برند: برندهای معروف و شناختهشده که گارانتی و خدمات پس از فروش ارائه میدهند، معمولاً قیمتهای بالاتری دارند.
جکهای هیدرولیک وسط سوراخ، با توجه به طراحی منحصربهفرد و امکان استفاده در پروژههای سنگین و کاربردهایی که نیاز به کنترل دقیق و حرکت رفت و برگشتی دارند، از ابزارهای مهم و کاربردی در صنایع مختلف هستند. انتخاب این جکها بر اساس نوع نیاز، ظرفیت کاری و شرایط محیطی، به کاربران امکان میدهد تا در پروژههای صنعتی و حساس از آنها بهطور موثر استفاده کنند.
